Medientechnik für eines der modernsten Kongresszentren Europas

Zukunftssichere Infrastruktur für Veranstaltungen jeder Größenordnung

Mit seiner Wiedereröffnung im Jahr 2022 setzt das CCH – Congress Center Hamburg neue Maßstäbe für Kongresse, Tagungen und Veranstaltungen in Europa. Auf rund 36.000 Quadratmetern und mit bis zu 50 flexibel nutzbaren Veranstaltungsräumen zählt das CCH heute zu den modernsten Kongresszentren des Kontinents.

Im Rahmen der umfassenden Modernisierung wurde PROTONES mit der Planung, Integration und Inbetriebnahme zentraler Medien- und Audiotechnologien beauftragt. Ziel war es, eine leistungsfähige, nachhaltige und zukunftssichere Infrastruktur zu schaffen, die den Anforderungen internationaler Veranstaltungen langfristig gerecht wird.

Auch nach der Wiedereröffnung begleitet PROTONES das CCH als technischer Partner bei Veranstaltungen, Wartungsarbeiten und der Weiterentwicklung der installierten Systeme.

Die Herausforderung

Große Kongresszentren stellen besondere Anforderungen an Medientechnik und Infrastruktur.

Unterschiedlichste Veranstaltungsformate müssen parallel betrieben werden können, Räume flexibel teilbar sein und technische Systeme jederzeit zuverlässig funktionieren. Gleichzeitig steigen die Anforderungen an drahtlose Kommunikation, Audioqualität und Netzwerkintegration kontinuierlich.

Im CCH bestand die Herausforderung insbesondere darin, eine der größten digitalen Funkinfrastrukturen Europas zu realisieren und diese nahtlos in ein hochverfügbares Medientechnologienetzwerk zu integrieren.

Darüber hinaus standen Nachhaltigkeit, Langlebigkeit und zukünftige Erweiterbarkeit von Beginn an im Fokus des Projekts.

Unser Ansatz

PROTONES entwickelte ein ganzheitliches Konzept, das Beschallung, digitale Funktechnik und Netzwerkinfrastruktur zu einer integrierten Gesamtlösung verbindet.

Besonderes Augenmerk lag auf maximaler Flexibilität. Veranstaltungsräume sollten sich jederzeit neu konfigurieren lassen, ohne dass technische Einschränkungen entstehen. Gleichzeitig musste die Infrastruktur zukünftige Erweiterungen und neue Nutzungsszenarien unterstützen.

Neben der technischen Leistungsfähigkeit spielten auch Nachhaltigkeit und Betriebseffizienz eine zentrale Rolle bei der Auswahl der Systeme.

Die Umsetzung

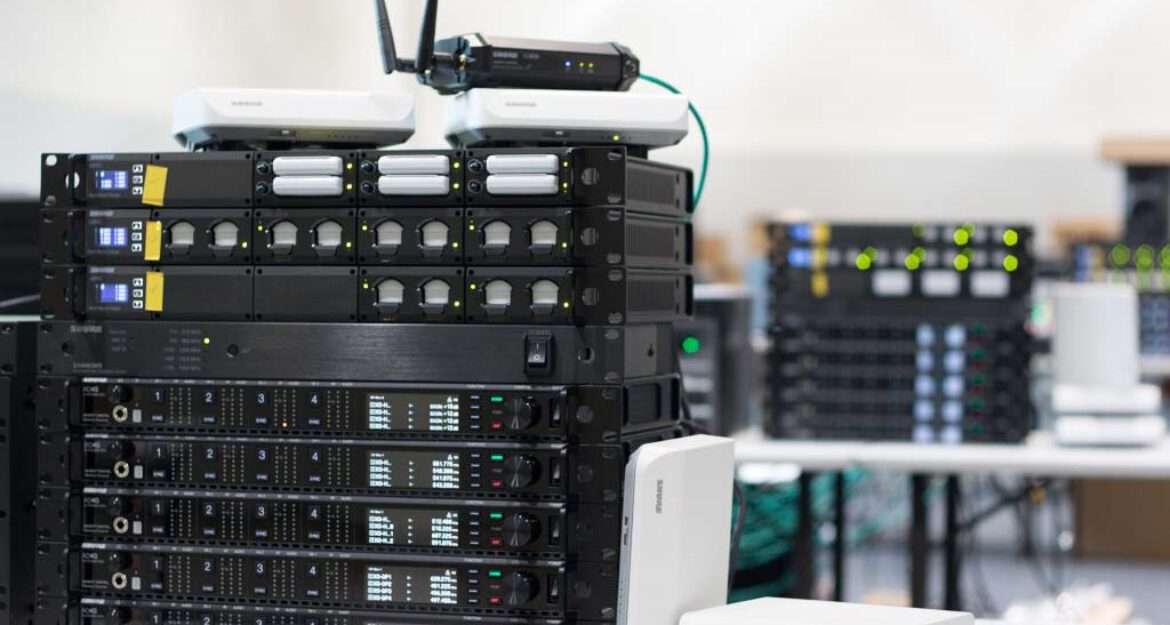

Ein Kernbestandteil des Projekts war die Installation eines der größten Shure Axient Digital Systeme Europas.

Die Infrastruktur umfasst:

• 236 digitale Funkstrecken
• 59 Shure AD4Q Vierkanal-Empfänger
• 82 ADX1 Taschensender
• 136 ADX2 Handsender
• 35 zentrale Ladestationen für Shure Lithium-Ionen-Akkus

Durch die vollständige Dante-Integration können Funkstrecken flexibel über das gesamte Gebäude geroutet werden. Die Verwaltung und Frequenzüberwachung erfolgt zentral über die Shure Wireless Workbench.

Dadurch lassen sich die Veranstaltungsflächen des CCH flexibel an unterschiedlichste Anforderungen anpassen – vom einzelnen Konferenzraum bis hin zu großflächigen Kongressformaten.

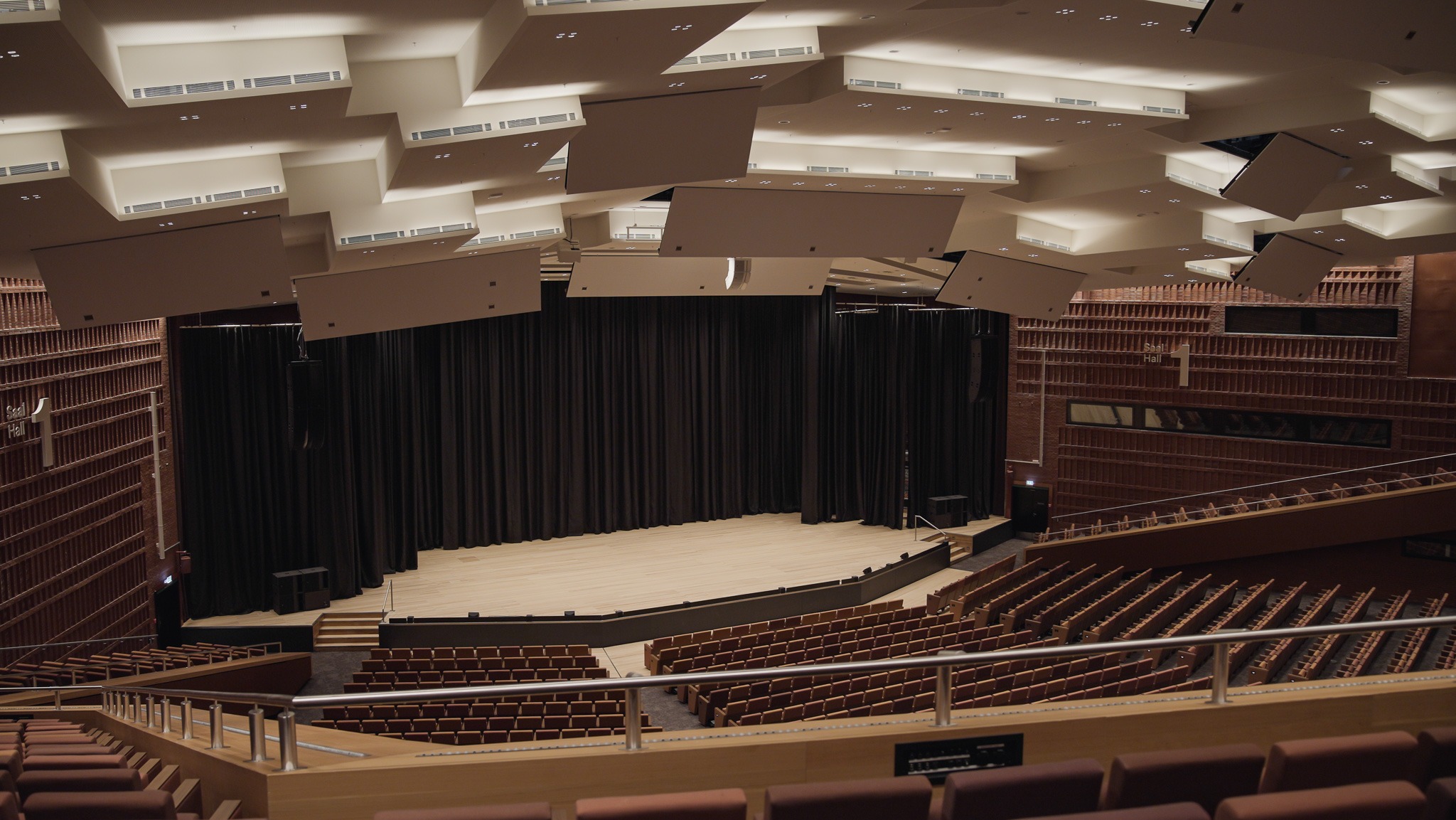

Parallel dazu installierte PROTONES im Hauptsaal ein modernes L-Acoustics L Series Beschallungssystem.

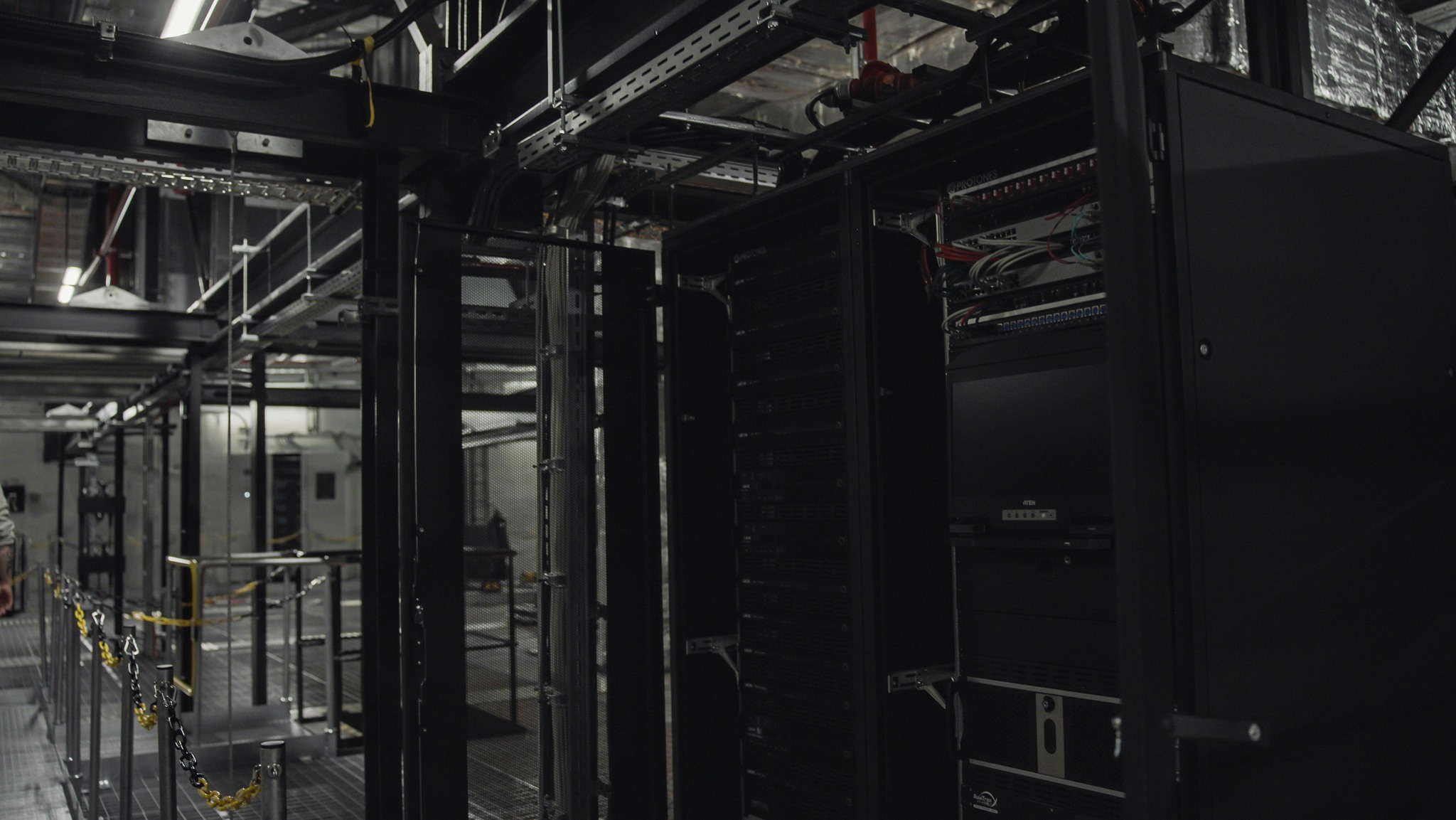

Die Anlage wurde als leistungsfähiges Left-Center-Right-System ausgeführt und durch Subwoofer-, Outfill- und Infill-Lautsprecher ergänzt. Sämtliche Komponenten sind vollständig in das Medientechnologienetzwerk des Gebäudes integriert und gewährleisten eine gleichmäßige Beschallung auf höchstem Niveau.

Das Ergebnis

Mit der neuen Infrastruktur verfügt das CCH heute über eine der modernsten Medien- und Audiotechnikplattformen Europas.

Die Kombination aus hochskalierbarer Funktechnik, leistungsfähiger Netzwerkarchitektur und modernster Beschallung ermöglicht maximale Flexibilität für Veranstaltungen unterschiedlichster Größe und Komplexität.

Darüber hinaus wurden die hohen Nachhaltigkeitsziele des Hauses konsequent berücksichtigt. Durch den Einsatz langlebiger Technologien, intelligenter Akkukonzepte und ressourceneffizienter Systeme konnte die Umweltbelastung nachhaltig reduziert werden.

Ein Beispiel hierfür ist das installierte L-Acoustics L Series System, das im Vergleich zu klassischen Line-Array-Konzepten deutlich weniger Materialeinsatz erfordert und somit aktiv zur Reduzierung des CO₂-Fußabdrucks beiträgt.

Mit dieser Installation wurde eine technische Infrastruktur geschaffen, die den Anforderungen internationaler Veranstalter heute gerecht wird und gleichzeitig die Grundlage für die kommenden Jahrzehnte bildet.

Über PROTONES

PROTONES ist Spezialist für professionelle Medien-, Audio- und Systemintegration. Von der Planung über die Installation bis hin zu Service und Support begleitet PROTONES Kunden als langfristiger Technologiepartner. Besondere Stärke des Unternehmens sind komplexe Infrastrukturprojekte in Kongresszentren, Kulturstätten, Veranstaltungsarenen und maritimen Umgebungen, bei denen Skalierbarkeit, Zukunftssicherheit und Betriebssicherheit höchste Priorität haben.

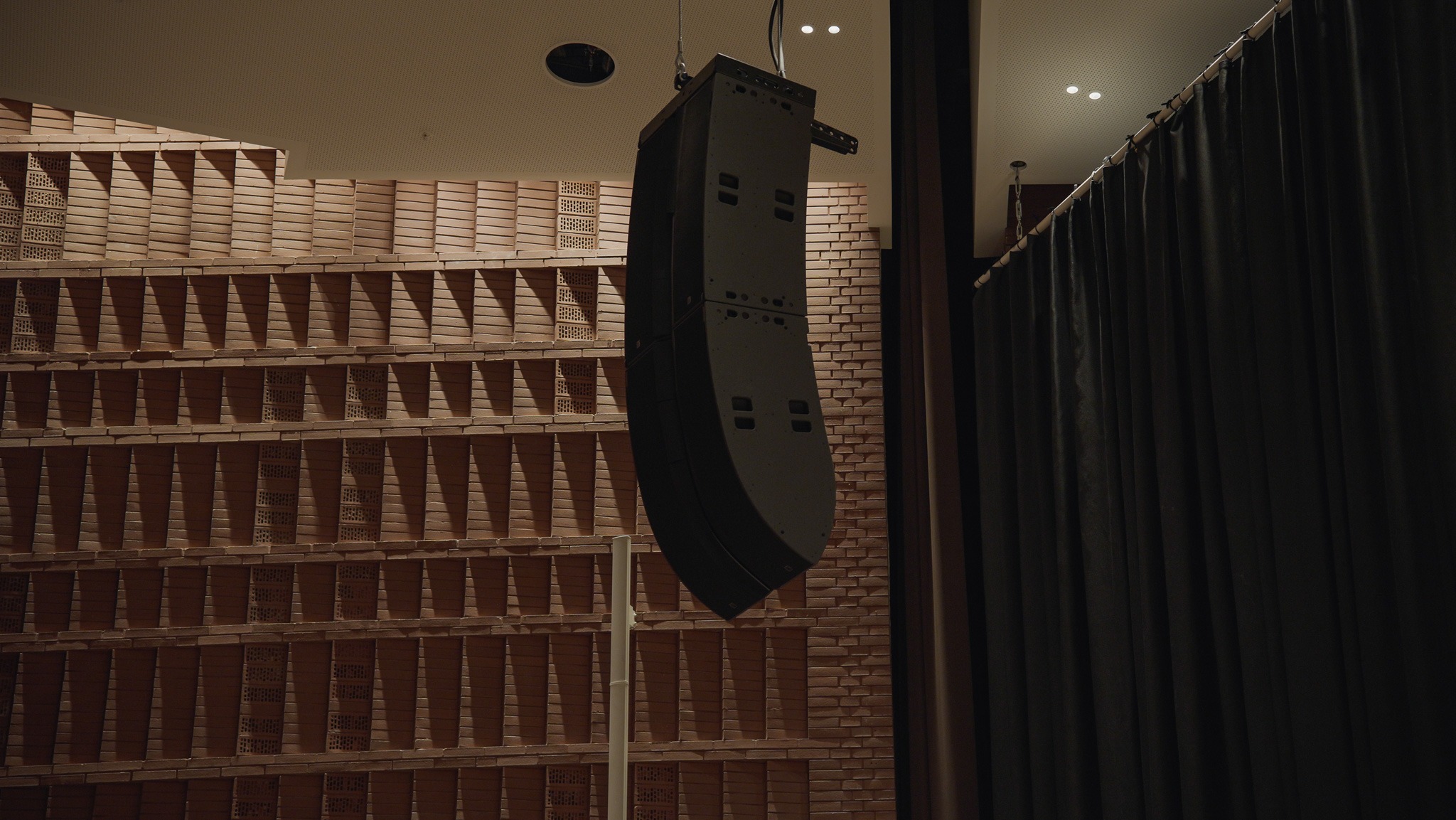

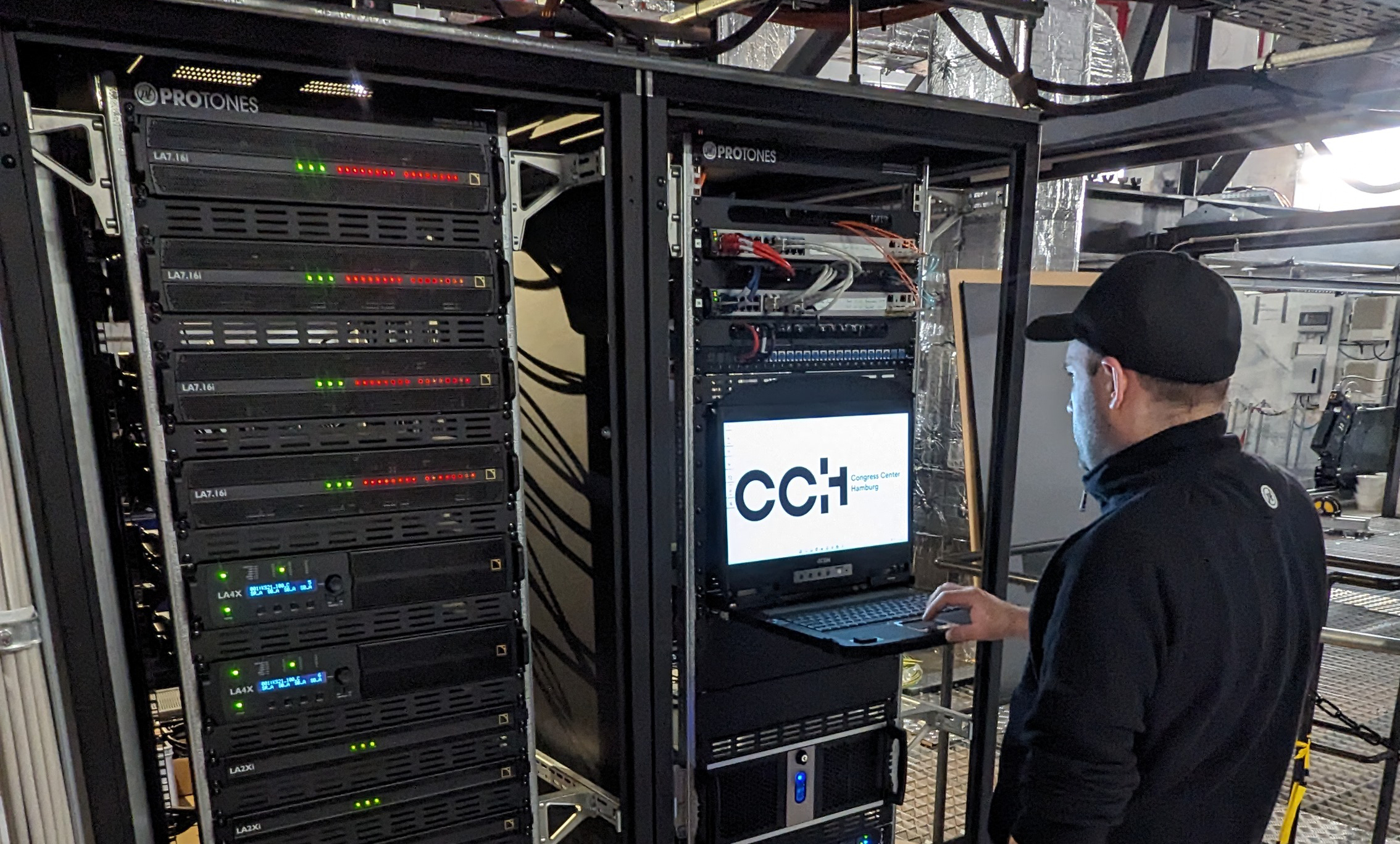

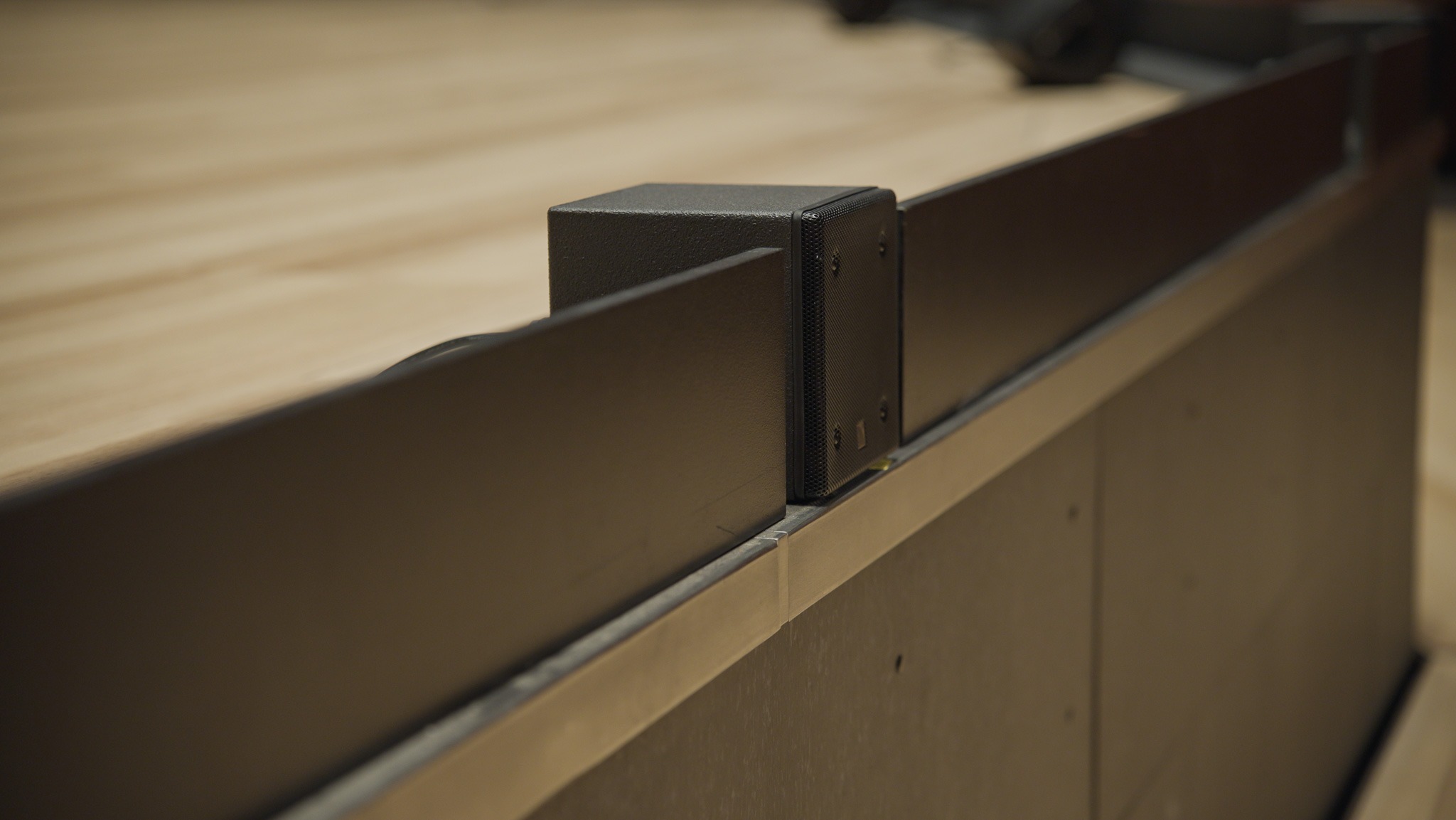

Das von PROTONES Systems eingebaute L-Acoustics L Series System umfasst eine Left/Center/Right-Konfiguration im Hauptsaal (Saal 1), bestehend aus einem L2 und einem L2D Lautsprecher für die linken und rechten Arrays, ergänzt durch ein zentralen Cluster aus einem A10i Focus, sowie zwei A10i Wide Lautsprechern. Zudem sorgen vier KS21 Subwoofer pro Seite in Cardioid-Konfiguration für erstklassigen Bass. Zwei X8 Lautsprecher sind für als Out-Fill montiert, während acht 5XT Lautsprecher über der Bühnenkante für das In-Fill platziert sind. Die gesamte Anlage wird von L-Acoustics LA7.16i Verstärkern betrieben und ist das  Medientechnologienetzwerk des CCHs integriert.

PROTONES hat nicht nur die technische Installation im CCH verantwortet, sondern auch maßgeschneiderte Lösungen entwickelt, die den hohen Nachhaltigkeitszielen des Hauses gerecht werden. Dabei wurde von Anfang an darauf geachtet, die Langlebigkeit der Systeme zu gewährleisten und den CO2-Fußabdruck zu reduzieren.

Ein wichtiger Aspekt war die Auswahl des Beschallungssystems. Die eingesetzte L-Acoustics L Series bietet im Vergleich zu herkömmlichen Line Arrays erhebliche Materialeinsparungen: 56 % weniger Farbe, 30 % weniger Holz und 60 % weniger Stahl. Diese Effizienz führt nicht nur zu reduzierten Transportkosten, sondern trägt auch aktiv zur Verringerung des ökologischen Fußabdrucks bei. PROTONES setzt sich somit konsequent für nachhaltige Lösungen in der Veranstaltungstechnik ein.
